Messungen HeadamPi

Gemessen wurde bei einem Eingangssignal von 1Vrms und einer Verstärkung von 10-fach. Belastet wurde der Ausgang mit 100 Ohm.

Gefenstert wurde mit Kaiser5.

Eingangssignal: Das dargestellte Signal ist eine Loopback Messung der Soundkarte bei beschriebenem Pegel.

HeadamPi_input_for_10Vrms_100Ohm

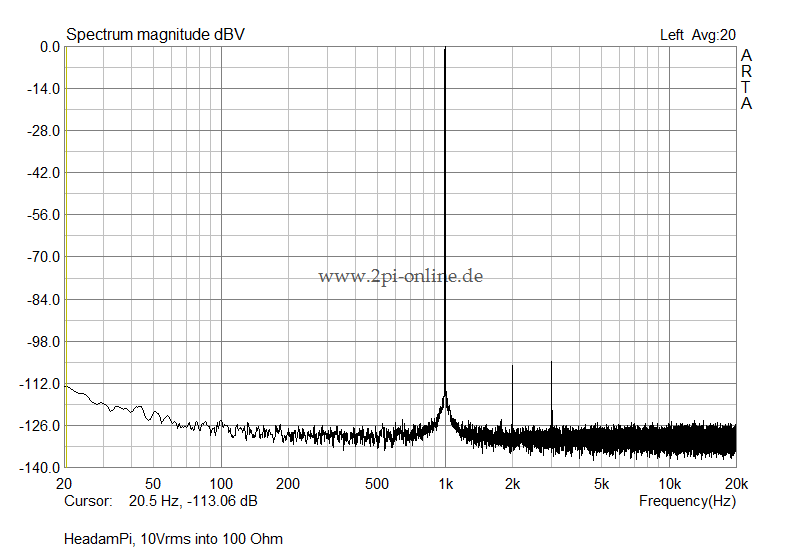

Spektrum: HeadamPi produziert keine messbaren Verzerrungen. Auch das Grundrauschen ist niedriger als das der Soundkarte oder max. gleich.

HeadamPi_10Vrms_100Ohm

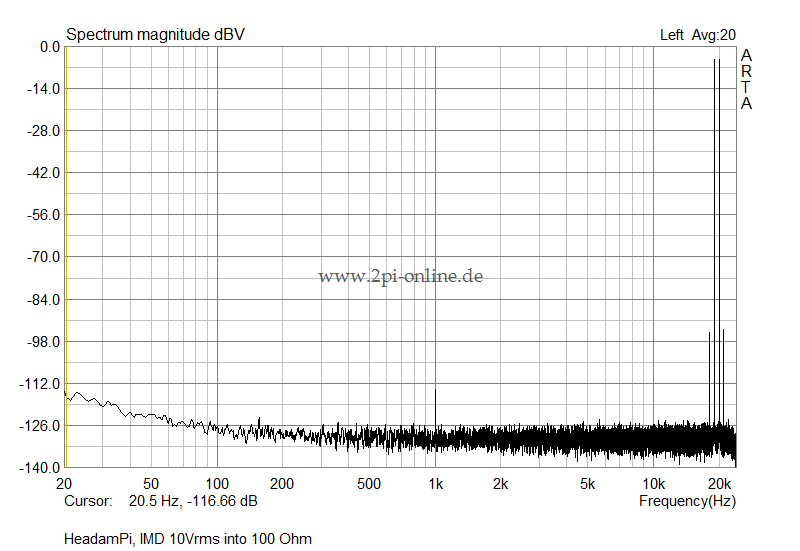

Intermodulation: Dargestellt sind CCIF/ITU-R 19KHz+20KHz Intermodulationsverzerrungen. Genau wie oben sind nur Einflüsse der Soundkarte sichtbar. Hier bei 1KHz, 18KHz und 21KHz.

HeadamPi_IMD_10Vrms_100Ohm
